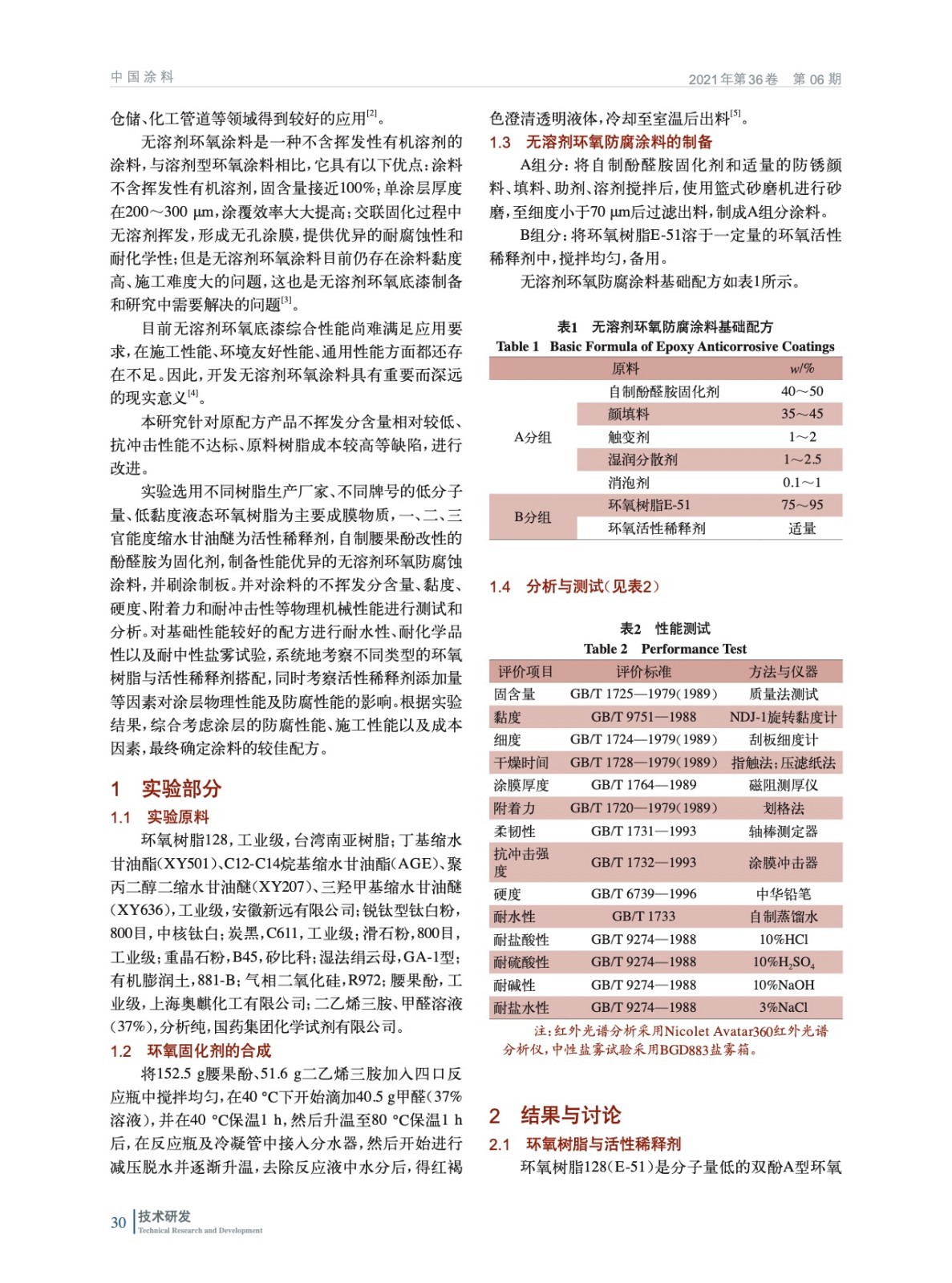

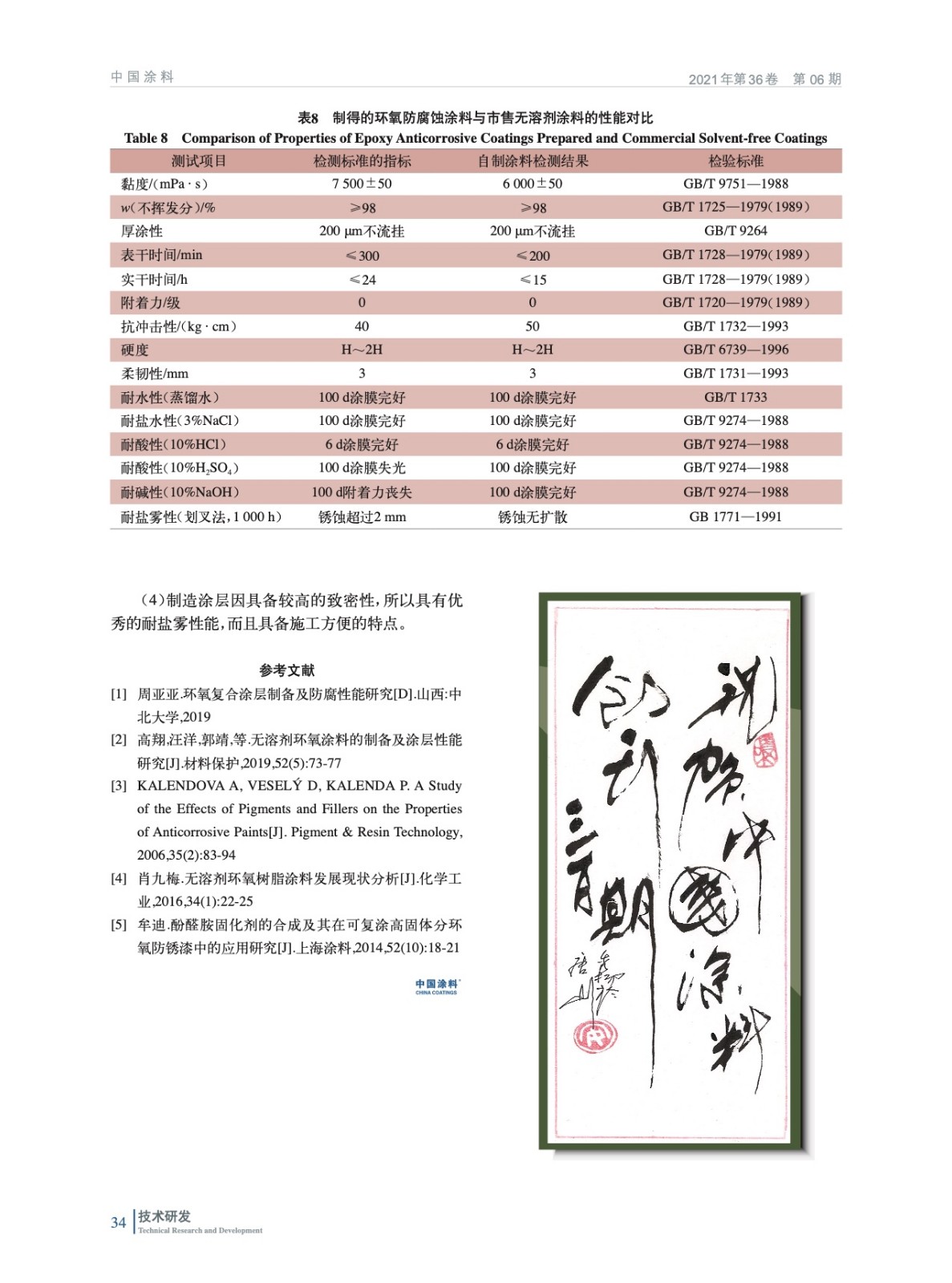

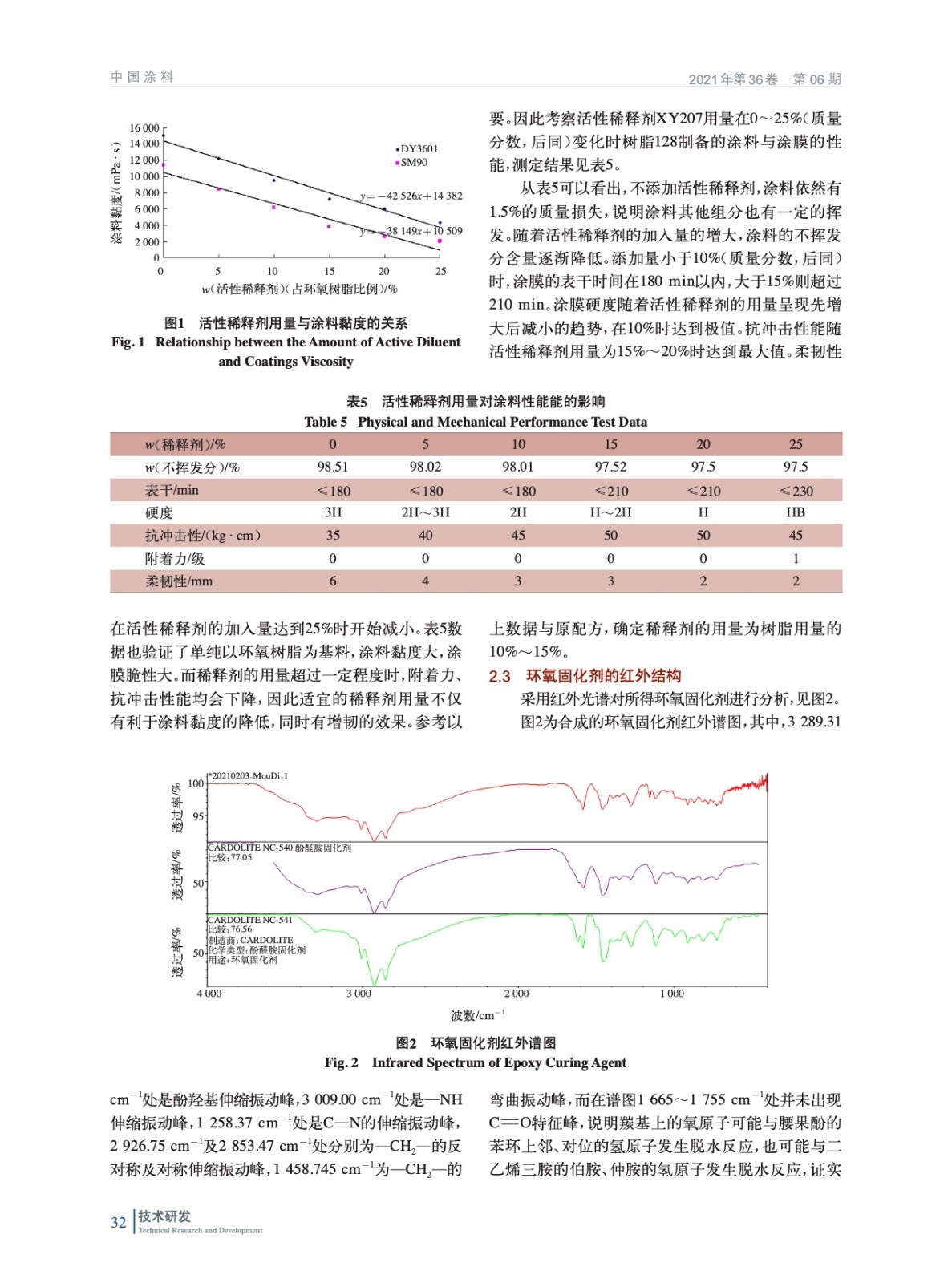

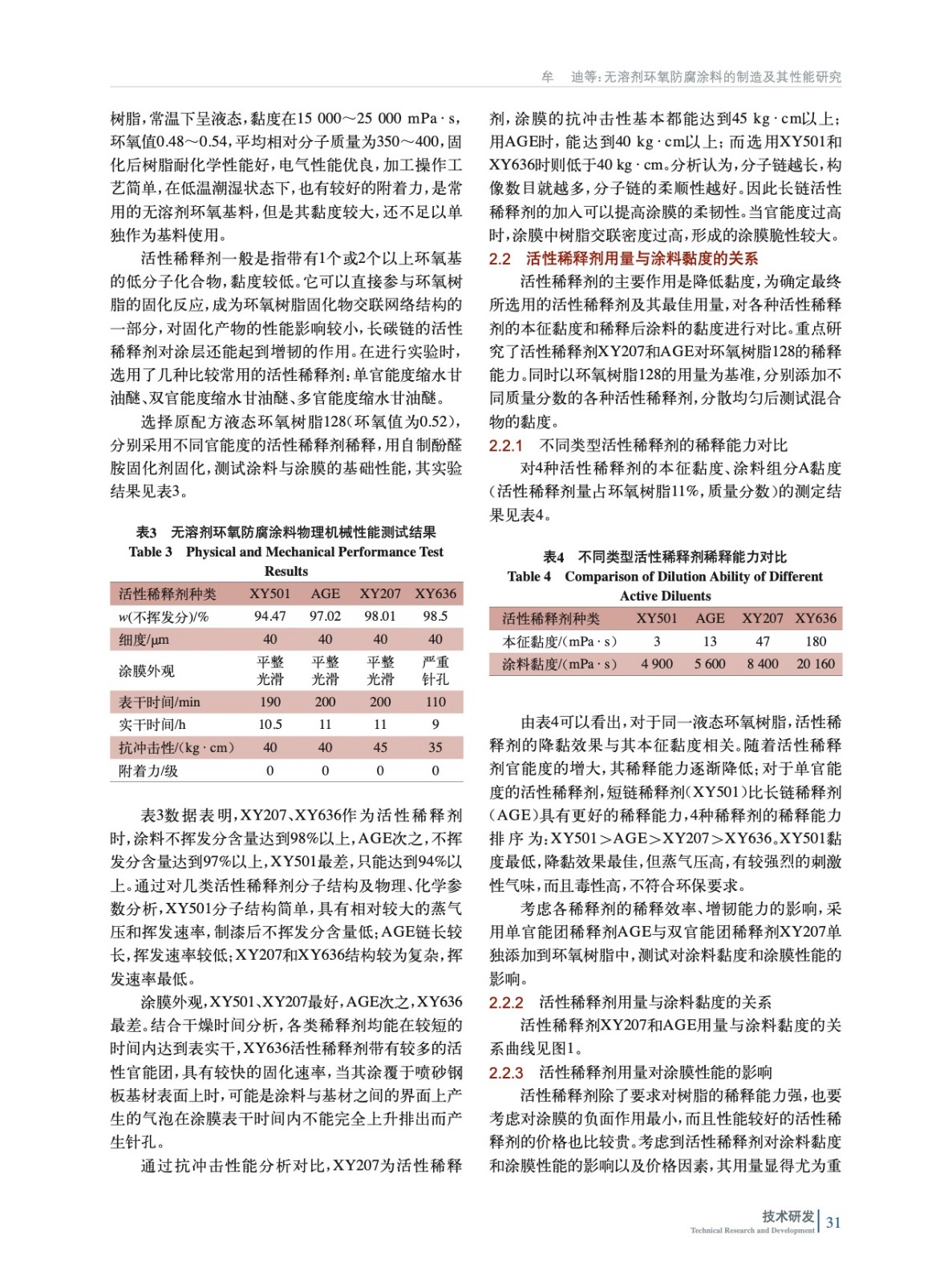

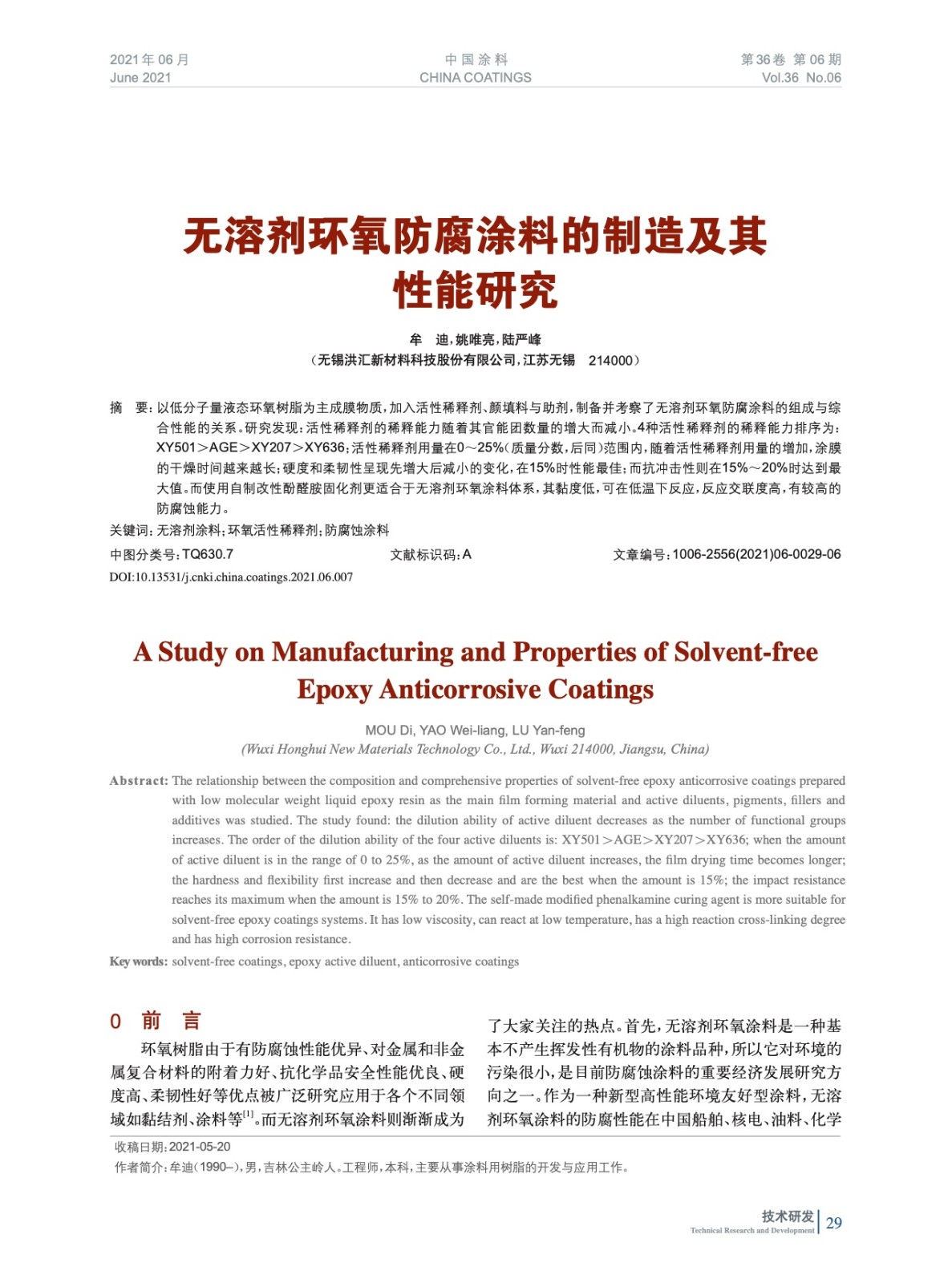

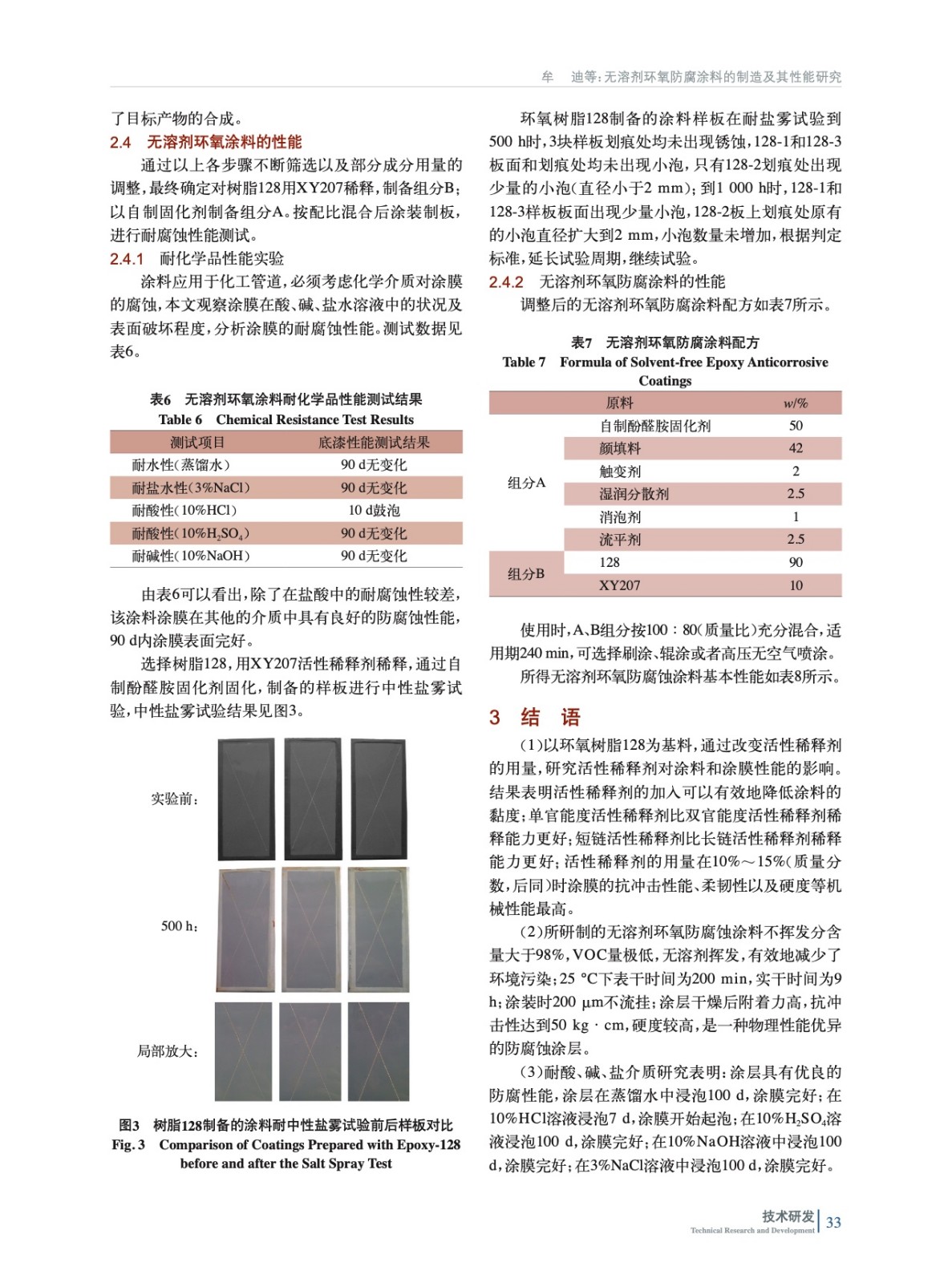

摘要：以低分子量液態環氧樹脂為主成膜物質，加入活性稀釋劑、顏填料與助劑，制備并考察了無溶劑環氧防腐涂料的組成與綜合性能的關系。研究發現：活性稀釋劑的稀釋能力隨著其官能團數量的增大而減小?；钚韵♂寗┵|量分數在0～25%，隨著活性稀釋劑用量的增加，涂膜的干燥時間越來越長；硬度和柔韌性呈現先增大后減小的變化，在15%時性能最佳；而抗沖擊性則在15%～20%時達到最大值。
